概述

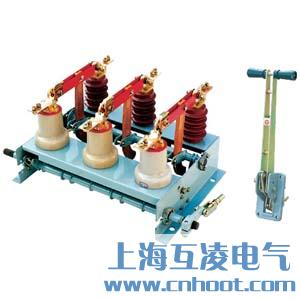

FN3-12/630戶內負荷開關，適用于交流50HZ、6KV或12KV的網絡中，作為開斷和閉合負荷及過負荷電流之用，亦可用作開斷和閉合空載長線。空載變壓器及電容器之開關。帶有RN3型熔斷型的負荷開關可切斷短路，作保護開關之用。

主要技術參數

負荷開關所配帶的熔斷器型號及參數

外形及安裝尺寸

結構

負荷開關由底架，傳動機構，支柱絕緣子，閘刀及滅弧裝置等用部分阻成。底架由鋼板焊接而成，并裝有傳動機構。閘刀借支柱絕緣子固定在底架上，閘刀接觸點鉚有限觸頭，端部裝有弧動觸頭。滅弧裝置與裝置及噴嘴構成。在底加上還配有跳扣，凸輪與快速合閘彈簧，可進行快速合閘動作。

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%。

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。
