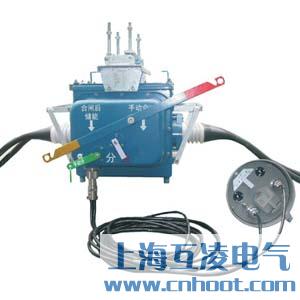

- 產品名稱：FZW28-12F/630-20負荷開關
- 型號：FZW28-12F-630-20
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
概述
FZW28-12F/630-20戶外高壓真空負荷開關適用于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。
適用于變電站、工礦企業及城、農網作保護城、農網自動化配電網絡以及頻繁操作的場所。
分界負荷開關由FZW28—12真空負荷開關和控制器兩大部分組成，通過航空插座及戶外密封控制電纜進行電氣連接。能可靠判斷檢測界內外的毫安的零序電流及相間斷路電流，可適宜不同中性點接地方式的配電系統。
型號及其含義
主要技術參數
外形及安裝尺寸
常用產品型號：FZW28-12F/630-20、FZW28-12F/630-16、FZW28-12F/630A
使用環境條件
1、周?chē)諝鉁囟壬舷薏怀^(guò)40度，下限不超過-45度
2、風速不大于35m/s
3、海拔不高于1000m，地震烈度不超過8度
4、環境濕度：月平均相對濕度不大于90%，日平均相對濕度不大于95%
5、覆冰厚度不超過10mm
6、安裝場所應無易燃、易爆、化學腐蝕及經常性劇烈振動的場所
7、中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經小電阻接地
基本結構
1、分界開關由引進東芝技術的VSP5-12真空負荷開關、故障檢測控制器兩大部分組成。通過航空插座及戶外密封控制電纜進行電氣連接
2、采用真空滅弧，SF6氣體絕緣，內置主回路隔離刀與滅弧室串聯，絕緣性能高
3、改進型的電磁機構，可以進行電動、手動分合
4、開關上方設置壓力釋放區域，設有“翻牌”指示
5、內置零序和短路保護電流互感器；內置（或外置）電壓互感器，提供操作電源
6、整套結構為免維護設備
