概述

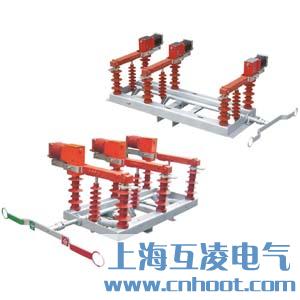

FZW32-12/630-20戶外高壓隔離真空負荷開關(以下簡稱負荷開關)是三相交流50Hz、額定電壓12kV的戶外高壓開關設備，適合于開斷、關合城市或農村配電系統負荷電流和熔斷器的分?jǐn)噢D(zhuǎn)移電流。配以電動機構和控制器可作為線路分?jǐn)嚅_(kāi)關或自動分?jǐn)嗥饔?。由于采用了新型絕緣結構設計和真空滅弧室，本負荷開關開斷后具有明顯可見斷口，兼有隔離開關的功能，此外還有開斷容量大、無油，因而對環境無污染、無爆炸危險、壽命長和免維護等特點。

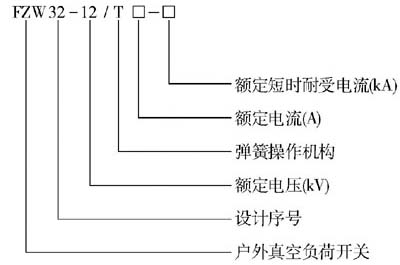

型號及其含義

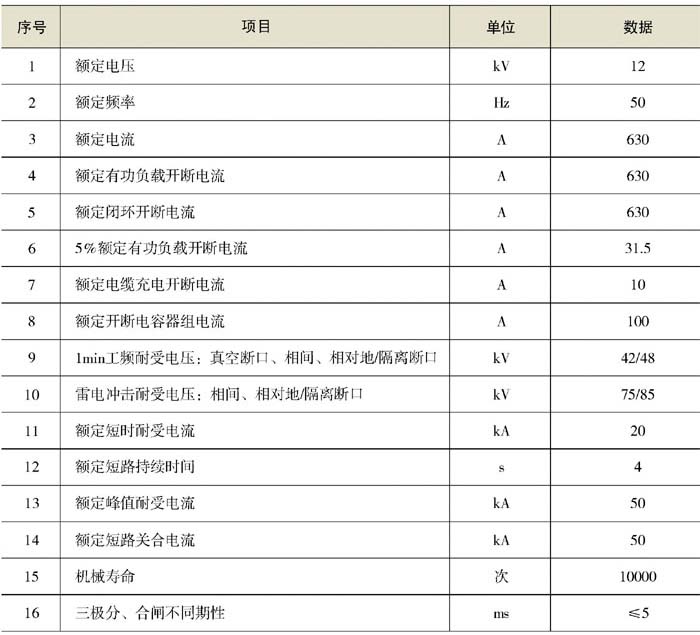

主要技術參數

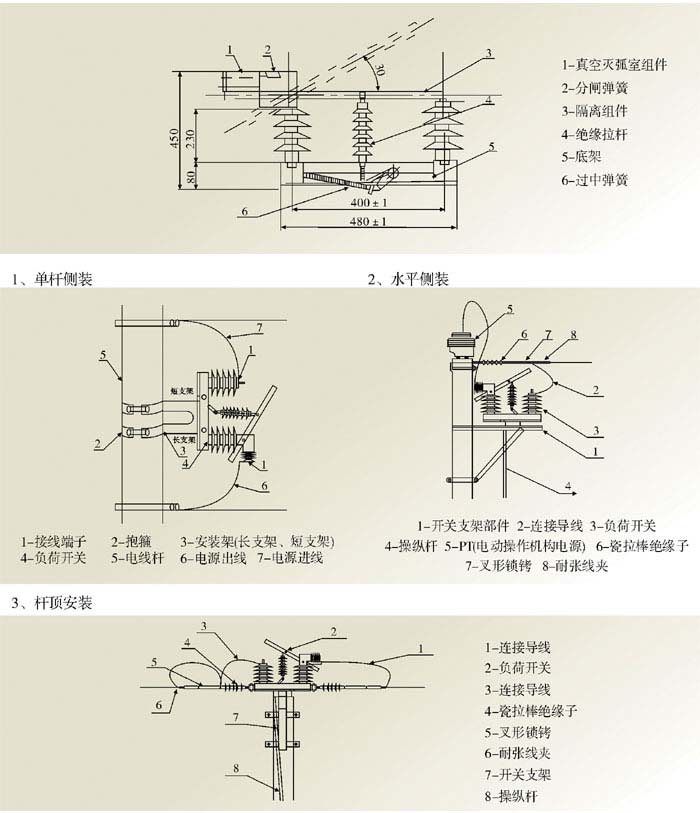

外形及安裝尺寸

使用環境條件

1、周?chē)諝鉁囟龋荷舷?40度，下限-40度；

2、海拔：≤1000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

工作原理

負荷開關是由隔離刀和真空滅弧室這兩大組件組成，隔離刀承擔了合閘和分閘時絕緣作用，真空滅弧室承擔熄滅電弧的作用。

隔離刀是由彈簧過中機構進行合分閘操作的，過中彈簧提供了隔離刀合閘時所需的能量，并保證了真空滅弧室在分閘時熄滅電弧而不受人為因素的影響，真空滅弧室在隔離刀的分閘過程中，有快速機構提供滅弧室的分閘速度。隔離刀的三相聯動操作確保了滅弧室的分閘同期性。

常用型號：FZW32-12/630-31.5、FZW32-12/630A

說明

a、采用真空滅弧室滅弧、無爆炸危險、不須檢修。

b、隔離刀與三相真空滅弧室聯動，分閘時有明顯的隔離斷口。

c、機體的零部件全部采用不銹鋼材料，底架采用不銹鋼材料或熱鍍鋅外加防紫外線保護涂料的碳鋼，確保了機體在戶外環境下的正常運行。

d、安裝方式以單桿式、手動操作為主，也可采用電動或遠程遙控操作。

e、廣泛適用農網、城網、鐵路等配置電線路改造。

f、開斷能力大、安全可靠、電壽命長、可頻繁操作。
