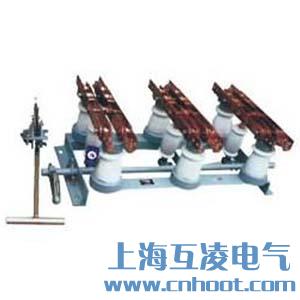

GN2-10/2000A隔離開關
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：GN2-10/2000A隔離開關
- 型號：GN2-10-2000A
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
概述
GN2-10戶內高壓隔離開關，系三相交流50Hz的高壓開關設備。用于電壓10KV~40.5KV的電力系統中，作為有電壓無負載的情況下分合電路之用。該開關配用CS6-2型手動操作機構或CX6電動機構。
結構特點
該隔離開關為三相聯動式，由底架、轉軸及聯動板、支柱絕緣子、導電閘刀幾靜觸頭等部分組成。轉軸裝在底架上，軸上焊有聯動版，通過拉桿絕緣子與閘刀相連。轉軸兩端伸出底架，其任何一端均可與操作機構相連進行分、合閘。本系列隔離開關可以水平、垂直或傾斜安裝。
技術參數表
| 型號 | 額定工作電壓（KV） | 最大使用電壓（KV） | 額定工作電流（A） | 短路電流穩定度（KA） | 推合時軸所需的 扭力矩（Num） |
重量（KG） | ||
| 極限通過電流 | 10S熱穩定電流 | |||||||
| 幅值 | 有效值 | |||||||
| GN2-10/2000 | 10 | 11.5 | 2000 | 85 | 50 | 36 | 220 | 85 |
| GN2-10/3000 | 10 | 11.5 | 3000 | 100 | 60 | 50 | 220 | 180 |
外形及安裝尺寸圖
主要產品型號：GN2-10/2000、GN2-10/3000A
