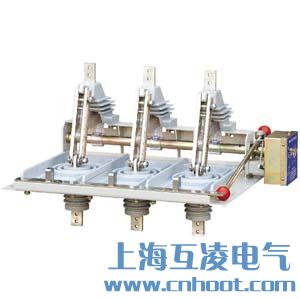

GNF38-12隔離開關
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：GNF38-12隔離開關
- 型號：GNF38-12
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
概述
GNF38-32KV型系列戶內隔離開關，是為了適應固定式高壓柜，環網柜向緊湊型，小型化發展的需要而設計制造的。它具有三工位結構，全絕緣底板；并配有同軸鎖定和完善的機械連鎖機構，外形緊湊小巧。是緊湊型箱式開關柜最佳選配開關。

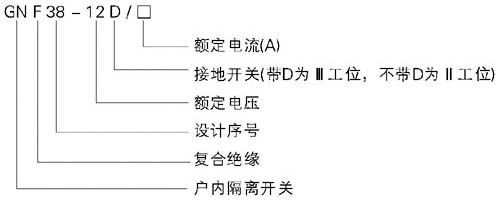

型號及其含義
主要結構特點
采用母線穿墻式整塊絕緣底板(APG工藝)，外絕緣爬電比距可達24mm/kV，絕緣性能良好。
單斷點，三工位結構確保隔離開關合閘時不能接地，接地時不能合閘。
配有同軸手操機構和位置定位裝置。
GNF38-12高壓隔離開關安裝和調試
開箱后，應檢查產品有無破損和銹蝕，產品銘牌，合格證是否與訂貨單相符，裝箱清單是否與實物相符，完好無損。清理表面灰塵和污垢。
檢查開關各主要連結部位的螺釘是否松動，如有上述情況，應進行旋緊調整。對機械磨擦部位涂以工業凡士林油。按高壓柜，環網柜的位置需要進行安裝，注意開關分閘時帶電部分與對地的絕緣距離大于125cm。開關安裝好以后應無負荷操作3-5次，檢查分，合，接地標識是否和相應的操作益吻合，操作時不行有卡住等非正常現象。動，靜觸頭接觸壓緊彈簧的壓力出廠時已調好，用戶不必再調整。開關與母線的連接處，接觸必須良好，固定可靠。

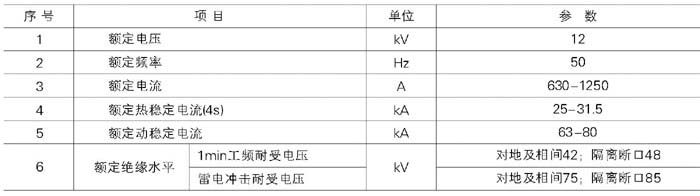

主要技術參數

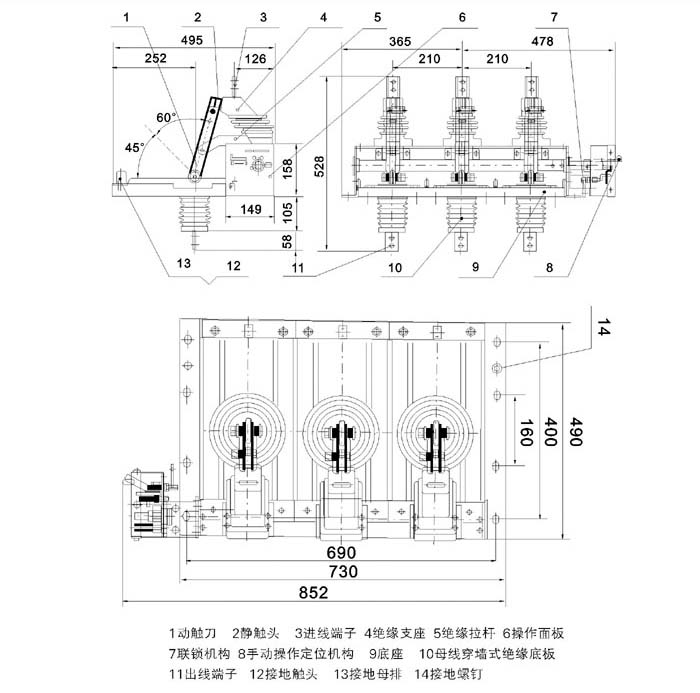

外形及安裝尺寸

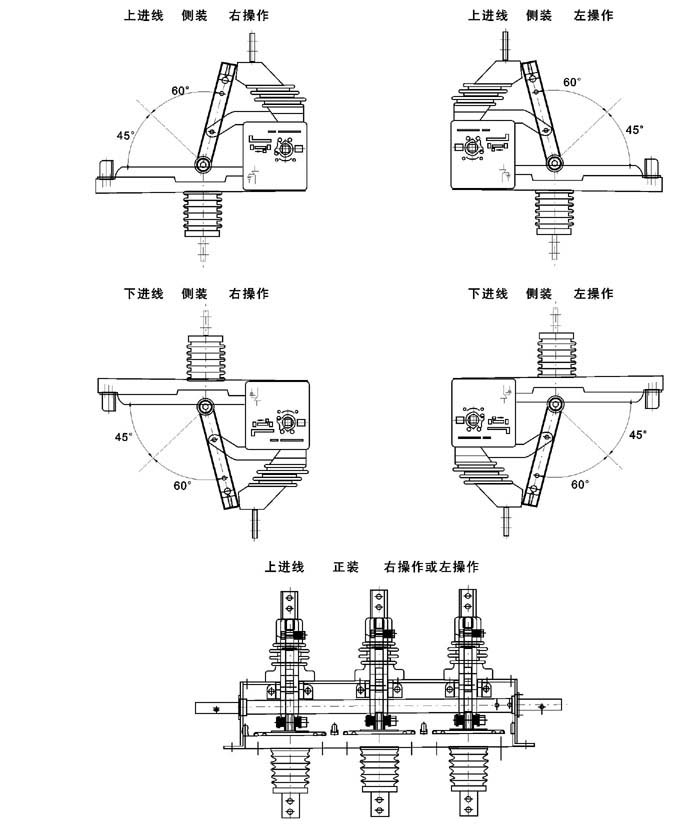

安裝方式
