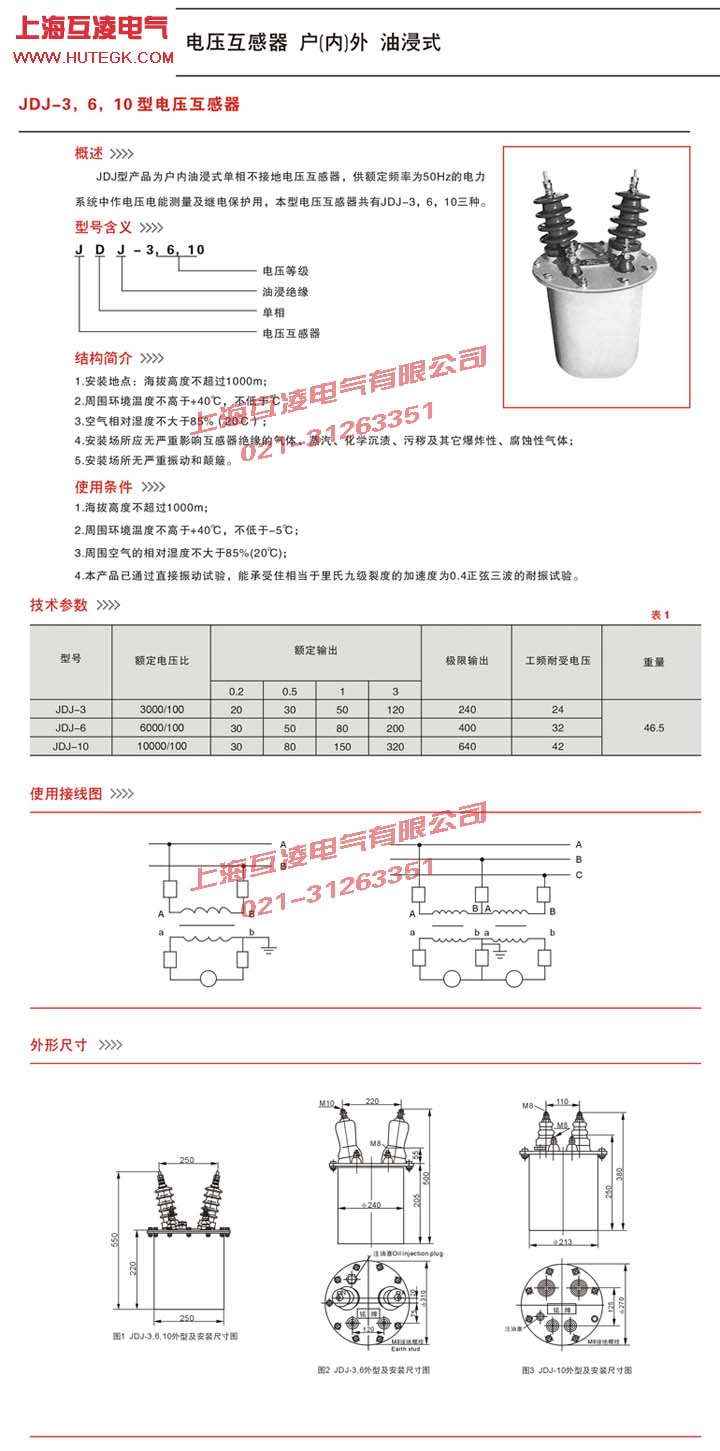

JDJ-10電壓互感器原理

JDJ-10電壓互感器為戶外環氧樹脂澆注絕緣全封閉式結構，適用于交流50HZ、額定電壓10KV及以下的電力系統中作電壓、電能測量用，也可單獨提供0.22KV操作電源使用。內置熔繼器可有效保護PT，熔斷器更換方便。

JDJ-10電壓互感器結構

本系列互感器為油浸絕緣結構，鐵心為疊片式，心柱上套裝一、二次繞組，一次繞組與二次繞組為同心式，繞在同一個骨架上，整個器身固定在箱蓋上置于油箱中，油箱內裝絕緣變壓器，油面距箱內表面10-15mm。繞組出線經箱蓋上的高低壓磁套分別引出供安裝接線用，箱蓋與油箱密封，箱蓋上有注油塞。

JDJ-10電壓互感器參數

1海拔高度不超過1000m；
2周圍環境溫度不高于+40℃，不低于-5℃
3周圍空氣的相對濕度不大于85%(200℃);

注意事項

1．電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。
2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量?jī)x表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。
3．接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。
4．電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
5．為了確保人在接觸測量?jī)x表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因?yàn)榻拥睾?，?dāng)一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路。
