JDJJ-35電壓互感器原理

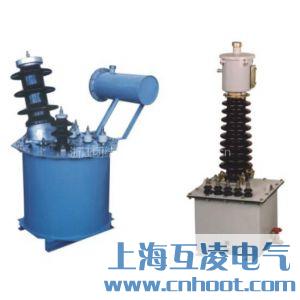

JDJJ-35電壓互感器(為單向、戶外、油浸式產品，使用時三臺一組，JDJJ2-35為Yo/Yo/[連接， JDJJF2-35為Yo/Yo/Yo/[ 連接。適用于額定頻率50Hz或60Hz，額定電壓為35kV電力系統中作電能計量、電壓監控和繼電保護用。

JDJJ(F)2-35(JDXN(F)2-35)油浸式電壓互感器互感器，產品由油箱及裝于其上的瓷套組成，油箱上有供 吊裝的吊攀，頂部與高壓瓷套連接。下油箱底部設有放油塞及接地螺栓和4-∮4mm安裝孔。產品油 箱上部的高壓瓷套頂部裝有儲油柜，互感器 儲油柜附有一次繞組A端出線端子（一次N端裝于二次接線盒內）。 固定在下油箱內的器身由鐵心和線圈組成。鐵心由條形硅鋼片疊成三柱式，中間心柱上套有線圈，緊 貼心柱的絕緣骨架上依次卷繞剩余電壓繞組、二次繞組、一次繞組，各繞組間用絕緣紙板隔開，產品 為全密封結構，能有效地防止絕緣的老化。 （特別說明：所用變壓器油為25號變壓器油）

JDJJ-35電壓互感器參數

1．安裝場所：
2.環境溫度-25℃~+40℃的范圍內，空氣濕度不大于85%
3.海拔：海拔2500米以下使用；
4.安裝場所無腐蝕性的氣體。

常見異常

⑴三相電壓指示不平衡：一相降低（可為零），另兩相正常，線電壓不正常，或伴有聲、光信號，可能是互感器高壓或低壓熔斷器熔斷；
⑵中性點非有效接地系統，三相電壓指示不平衡：一相降低（可為零），另兩相升高（可達線電壓）或指針擺動，可能是單相接地故障或基頻諧振，如三相電壓同時升高，并超過線電壓（指針可擺到頭），則可能是分頻或高頻諧振；
⑶高壓熔斷器多次熔斷，可能是內部絕緣嚴重?fù)p壞，如繞組層間或匝間短路故障；
⑷中性點有效接地系統，母線倒閘操作時，出現相電壓升高并以低頻擺動，一般為串聯諧振現象；若無任何操作，突然出現相電壓異常升高或降低，則可能是互感器內部絕緣損壞，如絕緣支架繞、繞組層間或匝間短路故障；
⑸中性點有效接地系統，電壓互感器投運時出現電壓表指示不穩定，可能是高壓繞組N（X）端接地接觸不良。
(6)懸浮電位放電，可能是穿芯螺栓和鐵芯連接松動，造成螺栓處于懸浮電位；金屬異物處于懸浮電位放電；絕緣支架螺母電位懸?。?br /> (7)電弧放電，可以是串級繞組對鐵芯放電，絕緣支持架不良而放電；絕緣進水受潮；一次繞組末端未接地；
(8)過熱性故障
