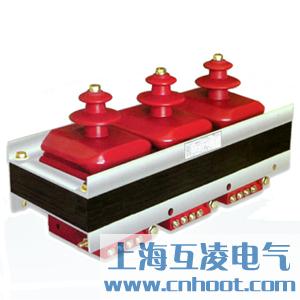

JSZW-6B,JSZW-3B電壓互感器

產品名稱：JSZW-6B,JSZW-3B電壓互感器
型號：JSZW-6B,JSZW-3B
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

JSZW-6B,JSZW-3B電壓互感器使用條件

1.海拔高度不超過3000米;
2.周圍環境溫度不高于十40'C，不低于-5'C;
3.周圍空氣的相對濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體．

JSZW-6B,JSZW-3B電壓互感器原理

JSZW-6B,JSZW-3B電壓互感器為三相、戶內、干式產品，JSZW3-10為Yo/Yo/［連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控和繼電保護用。

JSZW-6B,JSZW-3B電壓互感器參數

型號	額定電壓比(V)	額定二次輸出							極限輸出	額定絕緣水平
		0.2	0.5	1	3	0.2/0.2 0.2/0.5	0.5/0.5	6P
JSZW-3A	3000/√3/100/√3/100/3	45	90	150	300	/	/	75	600	3.6/23/40
JSZW-3B	3000/√3/100/√3/100/3
JSZW-6A	6000/√3/100/√3/100/3									7.2/32/60
JSZW-6B	6000/√3/100/√3/100/3
JSZW-10A	10000/√3/100/√3/100/3	60	90	150	300	/	/			12/42/75
JSZW-10B	10000/√3/100/√3/100/3
JSZW-6A	6000/√3/100/√3/100/√3/100/3	/	/	/	/	30/30	60/60		450/450	7.2/32/60
JSZW-6B	6000/√3/100/√3/100/√3/100/3

1. 產品標準：GB1207-1997《電壓互感器》；
2. 技術參數表 Technical data form
3. 產品表面爬電比距滿足Ⅱ級污穢等級；

JSZW-6B,JSZW-3B電壓互感器結構簡介

該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。

產品名稱：
JSZW-6B,JSZW-3B電壓互感器

型號：
JSZW-6B,JSZW-3B

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://www.chinahfc.com/JSZW-6B,JSZW-3B-511.html
