- 產品名稱：LAJ-10Q電流互感器
- 型號：LAJ-10Q
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情

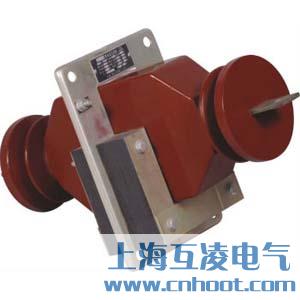

LAJ-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。
LAJ-10Q電流互感器選型
本系列電流互感器分單匝式、復匝式、母線式三種。

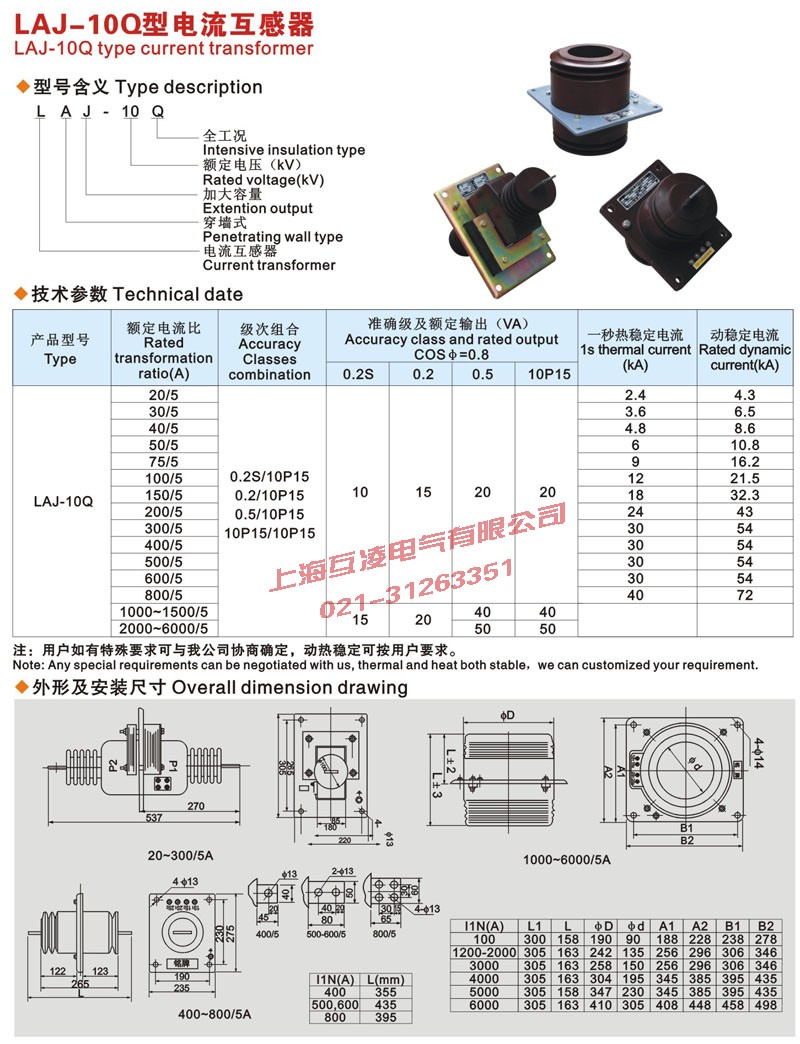

LAJ-10Q電流互感器參數
1、LAJ-10Q電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。
| 產品型號 | 額定電流 | 準確級及額定輸出 | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | |||
| 0.2 | 0.5 | 1 | 額定輸出(VA) | 準確級及準確限值系數 | ||||
| LAJ-10Q | 10-20/5 | 15 | 20 | 20 | 20 | 10P15 | 2.4 | 4.3 |
| 30/5 | 3.6 | 6.5 | ||||||
| 40/5 | 4.8 | 8.6 | ||||||
| 50/5 | 6 | 10.8 | ||||||
| 75/5 | 9 | 16.2 | ||||||
| 100/5 | 12 | 21.5 | ||||||
| 150/5 | 18 | 32.3 | ||||||
| 200/5 | 24 | 43 | ||||||
| 300/5 | 30 | 54 | ||||||
| 400/5 | 30 | 54 | ||||||
| 500/5 | 30 | 55 | ||||||
| 600/5 | 30 | 54 | ||||||
| 800/5 | 40 | 72 | ||||||
| 1000-1500/5 | 40 | 40 | 40 | - | - | |||
| 2000-6000/5 | 50 | 50 | 50 | |||||
LAJ-10Q電流互感器原理
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
