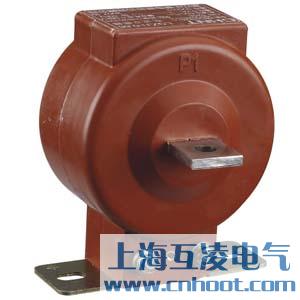

LQZJ1-0.66電流互感器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：LQZJ1-0.66電流互感器
- 型號：LQZJ1-0.66
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
LQZJ1-0.66電流互感器原理
LQZJ1-0.66電流互感器主要用于戶內，供額定電壓為0.66KV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品采用澆注絕緣，采用底板固定安裝。解決了在200A以下的配電回路中一次匝數過多，繞制困難，用戶竊電，且不美觀的問題，特別適用于抽屜式低壓開關柜及其它一些元件比較擁擠的電氣裝置。
LQZJ1-0.66電流互感器參數
額定頻率(Hz) 50Hz
額定一次電流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A
額定二次電流：5A
準確級：0.5級、0.2級、0.5S 級
額定二次負荷(VA)：10VA
1秒熱電流(有效值)(kA)50In
動穩定電流(峰值)(kA)100In
絕緣水平：3kV，歷時1min，無擊穿及閃絡現象
LQZJ1-0.66電流互感器變比
| 額定一次電流比(A) | 額定二次電流(A) | 準確級及額定輸出(VA) | 額定絕緣水平 | ||
| 0.5級 | 0.5S級 | 0.2級 | |||
| 5/5 | 5 | 5 | 5 | 5 | 0.5/3 |
| 10/5 | |||||
| 15/5 | |||||
| 20/5 | |||||
| 30/5 | |||||
| 40/5 | |||||
| 50/5 | |||||
| 75/5 | |||||
| 100/5 | |||||
| 150/5 | |||||
| 200/5 | |||||
| 250/5 | |||||
| 300/5 | |||||
