產品詳情
LZZBJ9-10Q電流互感器原理

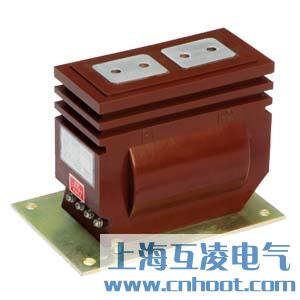

LZZBJ9-10Q電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。
本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。

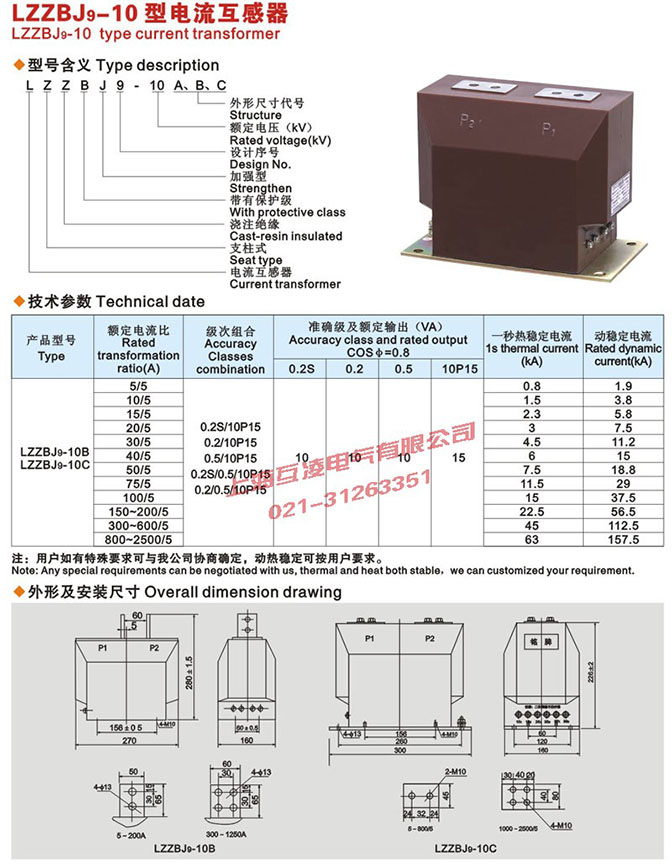

LZZBJ9-10Q電流互感器參數
| 額定一次數據(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(KA) | 動穩定電流(KA) | 型號 | ||
| 0.2S 0.5S | 0.2 0.5 | 10P15 | |||||
| 5-100 |
0.2/0.2 0.2/0.5 0.2/10P 0.5/10P |
10 | 10 | 15 | 150I1n | 250I1n |
LZZB9-10Q LZZBJ9-10 LZZJ-10 |
| 150 | 22.5 | 45 | |||||
| 200 | 24.5 | 45 | |||||
| 300 | 45 | 90 | |||||
| 400-600 | 15 | 15 | 20 | ||||
| 800-1000 | 63 | 110 | |||||
.jpg)
在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
LZZBJ9-10Q電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
