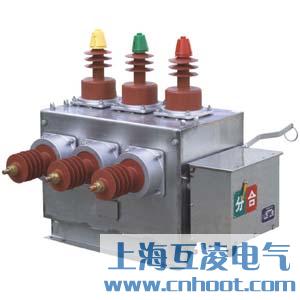

ZW10-12G/T630-20真空斷路器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：ZW10-12G/T630-20真空斷路器
- 型號：ZW10-12G-T630-20
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
概述
ZW10-12G/T630-20高壓真空斷路器－隔離開關電器組合帶彈簧操動機構，是三相交流戶外高壓開關設備，主要用于12KV等級，額定電流630A，額定頻率50Hz的農網、城網、礦山、鐵道、港口的配電系統，特別適用于戶外架空線路，分合負荷電流、過載電流、短路電流，對電網進行切換和保護。是取代油絕緣真空斷路器、實現無油化的空氣復合絕 緣的優化產品，性能領先國內同類產品。
產品特點
1、內部采用了特殊的抗凝露措施，確保箱體內絕緣；
2、轉動方式采用專利技術，安裝方便、動作可靠，避免因機械故障影響斷路的性能；
3、不充油、不充氣、體積小、重量輕、無需檢修；
4、分?jǐn)嚯娏鞔?，無污染，無需檢修；
5、操縱既可電動，也可手動。
工作原理
真空斷路器的工作原理是：當動、靜觸頭在操作機構的作用下分閘時，觸頭間產生電弧，觸頭表面在高溫下?lián)]發出蒸汽，由于觸頭設計為特殊形狀，在電流通過時產生一磁場，電弧在此磁場作用下沿觸頭表面切線方向快速運動，在金屬圓筒(屏蔽罩)上凝結了部分金屬蒸汽，電弧在自然過零時就熄滅了，觸頭間的介質強度又迅速恢復起來。
常用型號如下：ZW10-12(G)/T630-16，ZW10-12(G)/T630-25，ZW10-12(G)/T1250-16，ZW10-12(G)/T1250-20，ZW10-12(G)/T1000-20
型號含義
主要參數
外形及安裝尺寸
- 產品名稱：
ZW10-12G/T630-20真空斷路器
- 型號：
ZW10-12G-T630-20
