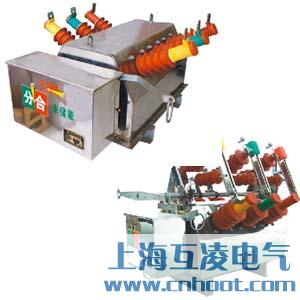

ZW6-12G/630真空斷路器

產品名稱：ZW6-12G/630真空斷路器
型號：ZW6-12G-630
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

ZW6-12G/630真空斷路器簡介

ZW6-12G系列戶外高壓真空斷路器－隔離開關組合電器，是由ZW6-12系列戶外高壓真空斷路器與隔離開關組合而成，除具備ZW6-12系列戶外高壓真空斷路器的功能外，該組合電器有明顯可見斷口，加裝可靠的機械聯鎖，具有防誤操作功能；ZW6-12系列高壓真空斷路器適用于12KV及以下交流50Hz的三相電力系統。主要用于農網和域網作為分、合負荷電流，過載電流及短路電流之用，更適用于頻繁操作的場所，還可以作為城市市區12KV級電網的分段開關。斷路器配用CT23彈簧操作機構，可實現電動儲能、電動分合閘，也可手動儲能和手動分合閘。

主要結構

該真空斷路器主要包含三大部分：真空滅弧室、電磁或彈簧操動機構、支架及其他部件。

根據用戶需要，斷路器可內裝50+1250/5的電流互感器，內置干式電壓互感器，加裝一次熔斷器保護，實現自具環網操作電源，也為配電各種重合器或遠動終端提供操作電源配套合適的控制系統，可作為重合器或分段器，是城鄉電網無油化改造的首先產品。

使用條件

1).海拔高度：不大于2000米。

2).周圍空氣溫度：上限+40℃，下限-40℃。

3).相對溫度：日平均不大于95%，月平均不大于90%。

4).地震烈度：不超過8度。

5).污穢等級：Ⅳ級。

6).風壓：不超過700Pa（相當于風速34m/s）。

該系列常用型號：

ZW6-12G/630-6.3、ZW6-12G/630-12.5、ZW6-12G/630-16、ZW6-12G/630-20、ZW6-12G/1250-20、ZW6-12G/1250-25

帶彈簧操作的有：ZW6-12G/T630-6.3、ZW6-12G/T630-12.5、ZW6-12G/T630-16、ZW6-12G/T630-20、ZW6-12G/T1250-20、ZW6-12G/T1250-25

型號及其含義

技術參數表

外形及安裝尺寸

產品名稱：
ZW6-12G/630真空斷路器

型號：
ZW6-12G-630

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
