概述

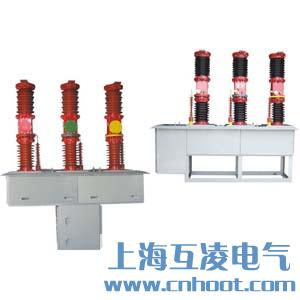

ZW7-40.5/1600-31.5戶外高壓真空斷路器用于交流50HZ、電壓40.5KV的戶外高壓電器設備。附裝彈簧操動結構或電磁操動結構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求。并滿足IEC－56《交流高壓斷路器》國際電工委員會標準的要求。

該系列戶外高壓真空斷路器總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維護方便等優點，主要用于戶外35KV輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。

結構及其原理

1、本產品為戶外高壓真空斷路器，總體結構為瓷柱式，由上下瓷套組成，真空滅弧室裝在上瓷套中，下瓷套為支柱，保證帶電部分對地絕緣，瓷套外有絕緣傳動拉桿，三相裝在一個共同的底箱上。

2、操動機構及連桿在機構箱內，機構箱為防水型，為防止箱體內電氣控制元件受潮，機構箱內裝有加熱器。

3、本產品可加裝電流互感器，每相可四個線圈，其中兩個用于測量，兩個用于保護，根據用戶需要，可安裝變比為50～1600/5，準確等級為0.2，0.2S,0.5，10P級的電流互感器。

使用環境條件

1、周圍空氣溫度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25℃；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

其他常用型號：ZW7-40.5/2000-31.5，ZW7-40.5/1250-25

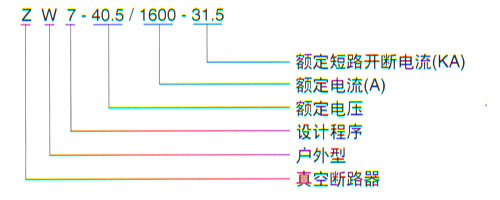

型號含義
