概述

ZW8-12F戶外高壓智能分界斷路器（俗稱看門狗），主要用來開斷關合農網、城網和小型電力系統的負荷電流，過載電流、短路電流。該產品總體結構為三相極柱式，三相真空滅弧室置于固封極柱內，利用絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。重合器型智能斷路器。基本型與重合控制器配合適用于易取電源的場合，PT型與重合控制器配合適用于無電源的場合，智能斷路器適用于輻射型供電及環網供電系統，幫助系統消除瞬時故障，自動恢復供電，也可隔離永久故障，實現配網自動化。

主要技術特征

智能斷路器具備1～3次重合閘功能，且重合器參數可以整定；

智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，且參數可以連續整定；

智能斷路器具備小電流接地保護功能，且參數可以連續整定；

智能斷路器既可以實現有線遠方控制，也可在桿下無線遙控。用于交流50Hz，電壓10～12kV的三相電力系統，作為分?jǐn)?、關合負荷電流之用，它具有過載及短路保護功能、速斷保護功能、定時限延時保護功能、自動重合閘功能，還可根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合，以下簡稱"組合智能型斷路器")等。該智能型斷路器自備電源，可就近遙控操作，備有CT、PT接口，可滿足遙測要求。

斷路器有滅弧裝置，故斷路器能夠帶負荷操作，不但能操作負荷電流，還能操作故障（短路）電流；斷路器有良好的封裝形式，故單純觀察斷路器，不能直觀地確定其是處在閉合或斷開位置。

使用環境條件

1、周圍空氣溫度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25℃；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

常用幾種型號寫法：ZW8-12F/630-20，ZW8-12CG/630-20，ZW8-12F/630-25，ZW8-12C/1250-25，ZW8-12GC/1250-25

ZW8-12C型號及其含義

主要技術參數

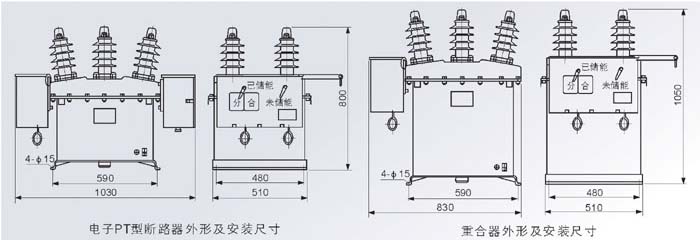

外形及安裝尺寸
