簡介

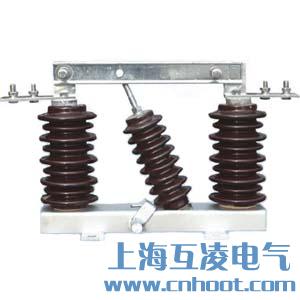

GW1-12G/630戶外高壓隔離開關適用于裝置在戶外高壓配電設備線路上， 供線路在有電壓，無負載時切斷線路及轉換線路之用。本產品是由三個單獨的單極隔離開關組成的三相電 器。每個單極隔離開關都具有相同的組成部分，如底座支柱絕緣子，前后靜觸頭，閘刀及弧角等。

GW1-12G型戶外高壓隔離開關是針對遠GWI開關存在的一系列問題，按現行的國家標準和國際標準改型設備而成的一種新型開關。開關本身帶有接地閘刀，能有效地防止“帶電掛地線和帶地線合閘”等誤操作，操作人員也不必再另掛接地線。該產品其電氣性能和機械性能優良，已全面達到國家標準GB1985及其第一號修訂和國際電工標準IEC129、IEC694的要求，是現行10KV級戶外隔離開關的更新?lián)Q代產品。

GW1-12連體型戶外高壓隔離開關屬雙柱垂直開啟式，配用的手動操作機構為CS8-5D防雨型，電動操作機構為CX-6型。笨產品為三相共底架閘刀式開關，可分為底架、絕緣子及導電部分，底架由轉軸及彎板和角鋼焊成的框架組成，底架上固定六個觸座組成，用彈簧壓緊。分閘時由操作拐臂帶懂轉軸旋轉，使操作絕緣子向上頂著閘刀和觸頭分開，閘刀繞觸座旋轉，觸頭也在閘刀的帶動下向上移動至分閘位置。合閘時由操作拐臂帶動轉軸旋轉，使操作絕緣子拉著閘刀向下轉動，在和觸頭向遇后帶懂觸頭旋轉，一起轉至合閘位置。

產品的電器和機械性能符合國家標準GB1985《交流高壓隔離開關和接地開關》的規定要求。其中型號包括:GW1-12G/200，GW1-12G/400，GW1-12G/630A，GW1-12G/1000，GW1-12G/1250。

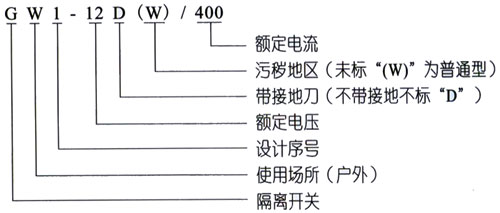

型號及其含義

使用環境條件

1. 海拔不超過1000m；

2.環境溫度上限為40℃，下限-25℃；

3.無導電或起化學作用氣體和蒸汽的場所；

4.無火災、爆炸危險，嚴重污穢的場所；

5.不受嚴重震動或沖擊情況（如在電鎬、挖泥機旁）的場所。

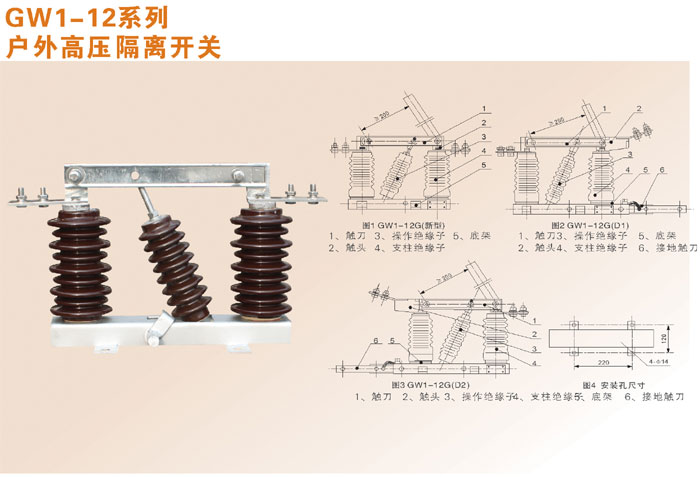

外形及安裝尺寸

主要技術參數
