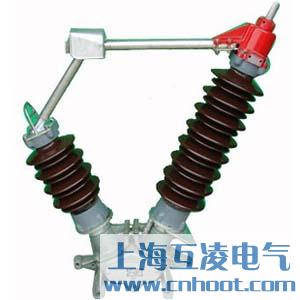

- 產品名稱：GW13-72.5隔離開關
- 型號：GW13-72.5
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
概述
GW13-72.5隔離開關是在無載荷情況下，分何變壓器中性點聯線之用，在閘刀處于正常分閘位置時，可提供一個符合安全要求的絕緣距離。操動機構輸出軸可作180度水平旋轉，操作機構上的定位裝置能保證觸頭與靜觸頭處于正確位置或分?jǐn)辔恢谩?/p>
本中性點隔離開關滿足GB1985《交流高壓隔離開關和接地開關》及IEC-129（1984）標準要求。它性能可靠、運行安全、結構簡單、安裝調整方便。廣泛使用于63KV-110KV變電站。
參數及安裝尺寸
使用環境
a.海拔不超過1000m；
b.周圍空氣溫度：上限+40度，下限-40度；
c.風壓不超過700Pa；
d.地震烈度不超過8級；
e.覆冰厚度不大于10mm；
f.支柱絕緣子污穢等級：普通型為0級，耐污型按用戶要求。
特點
1、改進了軸承轉盤結構，使軸承座實現了防水功能。且配有注油孔、調整螺釘，開關的整體性強且維護更加簡單、方便。
2、導電桿與觸頭之間、導電桿與觸指座之間均采用銅焊工藝，另外觸指與觸指座之間加裝軟連接，使產品的主回路電阻比采用螺釘連接的大幅減小，從而減少觸頭在運行中的發熱問題。接地導桿采用導電性能優良的鋁合金，觸頭部分采用銅鑄件，導電桿與底座連接處及接地觸指與觸指座之間均加裝軟連接，因此接地回路的導電性能大大的增強。
3、導電外露部分均采用紫銅鍍銀的表面處理工藝，鍍銀處理，表面光潔、美觀、抗腐蝕能力強、持久耐用。
4、改進軸與孔配合方式：鐵與銅配合改為銅與銅配合或不銹鋼與銅配合，解決了在戶外長期使用出現的咬死現象。外露標準件采用不銹鋼；金屬件采用熱鍍鋅處理，開關的耐腐蝕能力。
