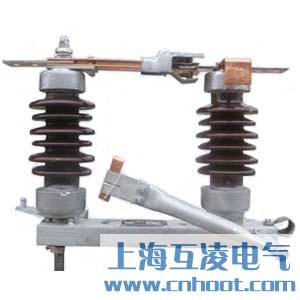

GW4-12/1250A隔離開關

產品名稱：GW4-12/1250A隔離開關
型號：GW4-12-1250A
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

概述

GW4-12/1250A戶外隔離開關適用裝置在戶外交流50HZ、額定電壓分別為12KV電力系統中，供線路在有電壓、無負載時作為開合電路之用。產品符合GB1985及其他相關標準要求。

型號及其含義

使用環境條件

1、海拔不超過1000M；

2、環境溫度上限為40℃，下限-25℃；

3、風速不超過35m/s；

4、不得有導電或化學腐蝕氣體以及火災；

5、爆炸危險的場所；

6、地震烈度不超過8度。

結構及其特點

隔離開關由底座、絕緣支柱及導電部分以及操動機構等組成。每極有兩個支柱，每個支柱上端各裝有導電閘刀，兩部分閘刀觸頭接觸處在兩支術的中柱的中間部位。支柱的下端各裝有軸承套，在操動機構的帶動下，可使閘刀作水平旋轉90°，從而達到分合閘之要求。隔離開關為單極型，也可通過連桿將三極連接成能夠聯動的三極型式。配用CSII型或CS17型手動機構操作。其中CS17用于帶接地的裝置的隔離開關。（可據需要配電動機構）從上述結構簡介中不難看出，本隔離開關結構合理，操動靈活自如；可單極，也可三極使用，安裝方便；觸刀開距大，絕緣安全可靠。還可根據用戶需要，不接地或配裝單邊接地或雙接地均可。

結構圖

主要技術參數

主要型號：GW4-12/200A、GW4-12/400A、GW4-12/630A、GW4-12/1000A、GW4-12/1250A

產品名稱：
GW4-12/1250A隔離開關

型號：
GW4-12-1250A

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://www.chinahfc.com/GW4-12-1250A-352.html
