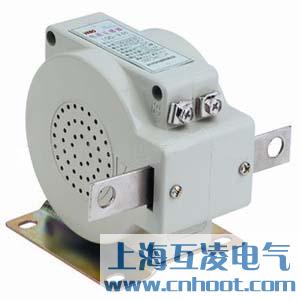

LQG-0.5電流互感器

產品名稱：LQG-0.5電流互感器
型號：LQG-0.5
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

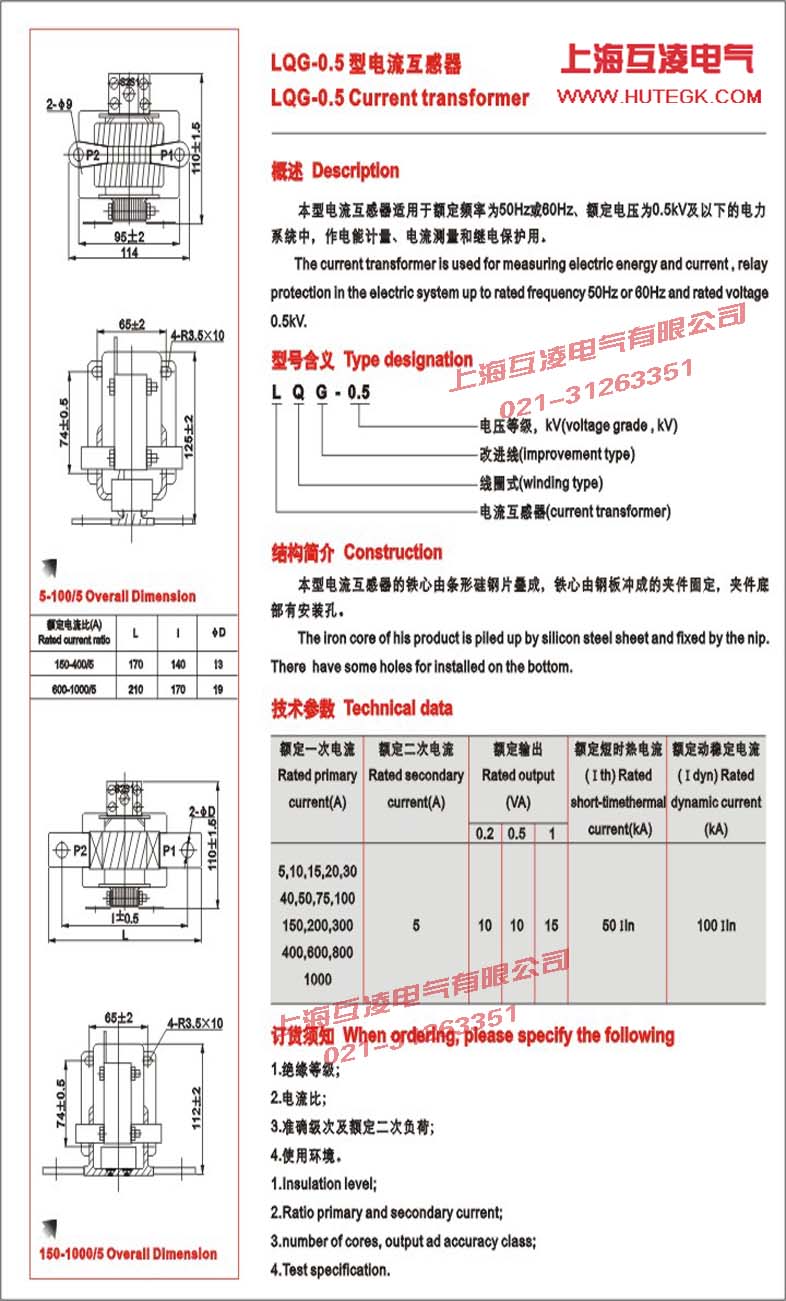

LQG-0.5電流互感器原理

LQG系列互感器為戶內裝置線圈式電流互感器，用于額定頻率為50Hz，電壓為500V及以下的交流線路中，作為測量電流，電能及繼電保護之用。產品符合GB1208-2006《電流互感器》標準。

LQG-0.5電流互感器參數

額定頻率(Hz) 50Hz;
額定一次電流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A;
額定二次電流: 5 A;
準確級: 0.5級,0.2級 0.5S 級 ;
額定二次負荷(VA)：10VA；
1秒熱電流（有效值）（kA）50In;
動穩定電流（峰值）（kA）100In;
絕緣水平:3kV,歷時1min,無擊穿及閃絡現象.

型號	額定電壓(KV)	額定電流比(A)	準確級次及額定容量(VA)
			0.2S級	0.2級	0.5級	1級
LQG-0.5	0.5	5/5~100/5	5	10	10	15
		150/5~400/5
		600/5
		750-5~1000/5
LQG3-0.5	0.5	5/5~100/5			30
		150/5~400/5
		600/5
		750-5~1000/5
LQR-0.5	0.5	5/0.5~100/0.5			10
		5/0.1~100/0.1			2
		150/0.5~400/0.5			10
		150/0.1~400/0.1			2
		600/0.5			10
		600/0.1			2
		750/0.5~800/0.5			10
		750/0.1~800/0.1			2

產品名稱：
LQG-0.5電流互感器

型號：
LQG-0.5

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
