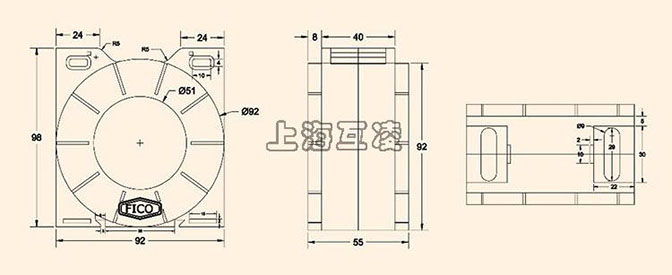

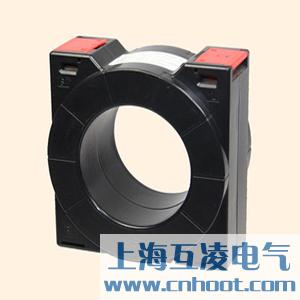

RLC-50電流互感器

產品名稱：RLC-50電流互感器
型號：RLC-50
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

DESCRIPTION

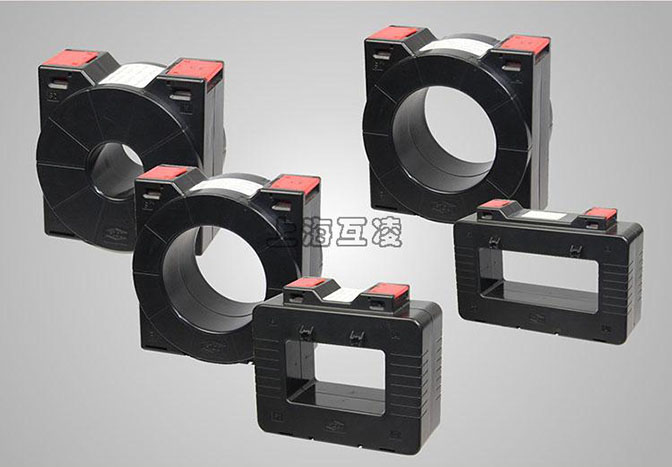

A new range of (5 Models) compact design plastic case current transformer. lt's volume is
much bigger than general model, integral hinged plate terminal cover, DIN rail mounting all
makes this series CT match the requirements in space limited panels.
RLC系列新型電流互感器共有5個規格，產品結構緊湊，體積比同電流比的其他款式互感器大，
翻蓋式的端子很好的保護了二次接線端子。配有相關附件，可以用DIN導軌安裝。

FEATURE
Three built in fixing methods: Panel/ Din Rail/Busbar
三種安裝方式：底板/DIN導軌／匯流排
Built in hinged terminal cover
內置翻蓋式端子
High Capacity; High Accuracy
高容量；高精度
Primary Current from 5A t0 5000A
額定一次電流從5A到5000A

Rated current	Rated power(VA)
Rated current	Class0.5	Class0.5s
100/5	2.5	5(2T)
150/5	3.75	5
200/5	5	5
250/5	5	5
300/5	5	5
400/5	5	5
500/5	5	5

SPECIFICATIONS

Rated Frequency（額定頻率）
Rated Test Voltage（耐受電壓）
Rated short-time thermal current(lth)(額定熱電流)
Rated dynamic curren t (ldyn)（動穩定電流）
Rated voltaae (Um)（額定電壓)
Contin uou s -ove rload (過載）
Operating temperature（工作溫度范圍）
Housing self-extinguishing class（外殼阻燃等級）
Safety factor（準確限制系數）
Secondary current（二次電流）

50/60Hz
3kv AC.(1min)
6oln
2.5lth
0.72Kv AC．
1.2ln
-10℃~50℃
VO
FS5
5A/1A

STANDARD
IEC60044-1 GB1208-2006

產品名稱：
RLC-50電流互感器

型號：
RLC-50

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
